계단식 옹벽, 기대기 옹벽

이맘때면 계절성 문제인 비탈면이나 우기 대비한 공법이 나오곤 했었습니다. 아무래도 우리나라의 계절 특성이 있는만큼 그 계절에 대한 기본적인 특성은 알어뒀으면 하는 의의에서라도 알아두라는 취지이지만 그중에서도 옹벽문제들은 종종 나오곤하죠. 요 근래에 점검도 나간김에 생각도 나고해서 다시금 기억도 해볼겸 정리해봅니다.

---

1. 계단식 옹벽

기본 개념 및 원리

• 정의: 전면부를 계단 형상으로 층을 두어 축조하는 옹벽으로 기대기옹벽의 하나이다, 주로 대규모 사면 안정이나 미관이 필요한 구간에 적용됩니다.
• 원리: 옹벽의 자중과 계단부 상단에 재하되는 토사의 무게를 이용하여 활동 및 전도에 저항합니다. 특히 영구 앵커와 조합될 경우, 앵커의 긴장력이 옹벽을 배후 지반에 밀착시켜 사면의 전체적인 안정성을 극대화합니다.

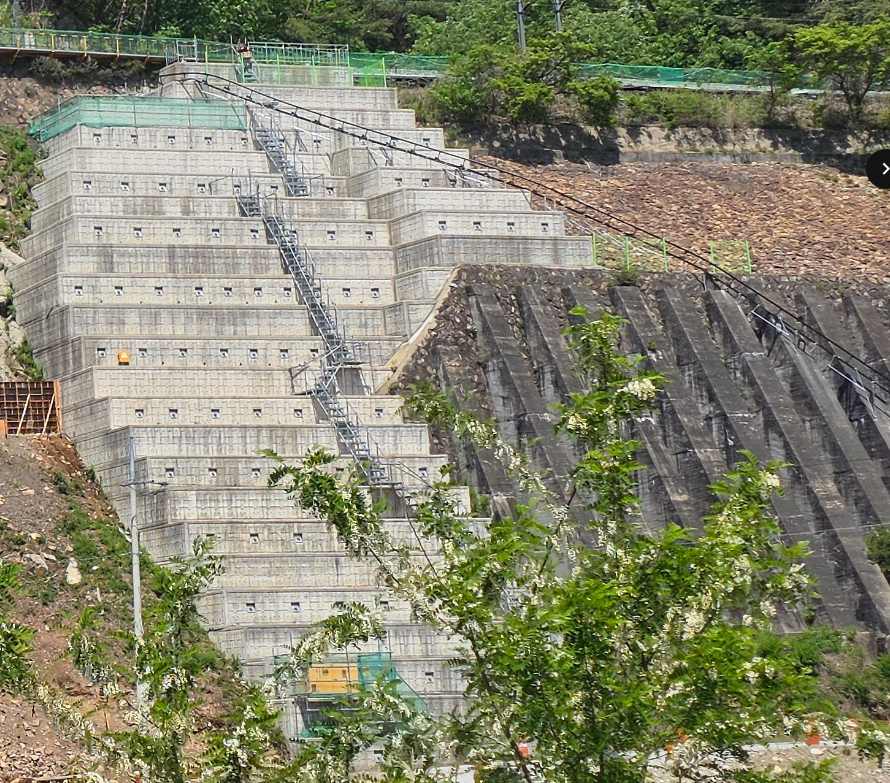

계단식옹벽

시공 방법 및 주의사항

• 기초부 시공: 지반 경사를 따라 시공하기보다 수평(직각형)으로 기초를 정형화하여 시공하는 것이 지반 반력 분산과 활동 저항력 확보 측면에서 유리합니다.
• 배근 관리: 주응력을 부담하는 주철근(W계열)과 균열 억제 및 하중 분산을 위한 배력철근의 배치 간격을 철저히 준수해야 합니다.
• 앵커 정착부: 앵커 긴장력 도입 시 발생하는 집중 하중에 대비하여 정착 두부 주위에 나선철근이나 지압판 확대 등의 보강이 필수적입니다.
• 서중 콘크리트 대응: 외기 온도가 25~30℃를 넘는 경우, 이어치기 시간을 2시간 이내로 제한하여 콜드조인트(Cold Joint) 발생을 억제해야 합니다.

---

2. 기대기 옹벽

기본 개념 및 원리

• 정의: 절토 사면이나 기존 구조물에 직접 기대어 설치하는 옹벽으로, 사면의 소규모 붕괴 방지 및 표면 보호가 주 목적입니다.
• 원리: 구조물 자체의 강성보다는 사면과의 마찰력 및 일체화된 저항력을 이용합니다. 자립식 옹벽에 비해 단면이 얇아 경제적이지만, 배후 사면의 상태에 의존도가 높습니다.

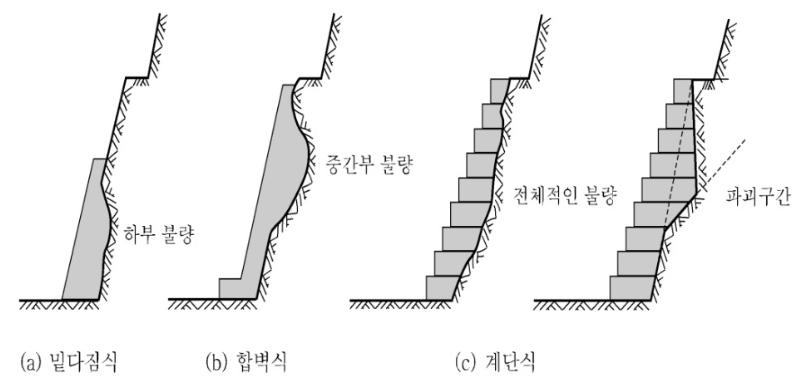

기대기옹벽

시공 방법 및 주의사항

• 배면 배수층(중요): 기대기 옹벽 실패의 가장 큰 원인은 수압입니다. 옹벽 배면에 배수용 부직포나 쇄석 필터를 설치하고, 일정 간격으로 배수공(Weep Hole)을 배치하여 침투압을 즉시 해소해야 합니다.
• 사면 밀착 시공: 기존 사면과 옹벽 사이에 공극이 생기면 하중 전달이 불균형해집니다. 사면 정리 후 콘크리트를 밀착 타설하여 일체성을 확보해야 합니다.
• 수축 이음(Contraction Joint): 연장이 긴 경우 온도 변화에 의한 균열 방지를 위해 10~20m 간격으로 이음을 설치하고 지수 처리를 해야 합니다.

---

3. 기술사로서 알아야 할 핵심 체크리스트 (Summary)

구분	계단식 옹벽 (앵커 보강형)	기대기 옹벽
주요 검토 하중	토압, 앵커 긴장력, 양압력	토압, 잔류수압, 사면 자중
핵심 시공 포인트	앵커 정착부 보강 및 기초 수평도	배면 배수 시스템 및 사면 밀착
품질 관리 요소	철근 피복 및 정착 길이, 그라우팅 밀실도	배수공 막힘 방지, 신축 이음 간격
안전측 설계	기초부 직각형 시공으로 활동 안전율 향상	사면 선단부 세굴 방지 대책 수립

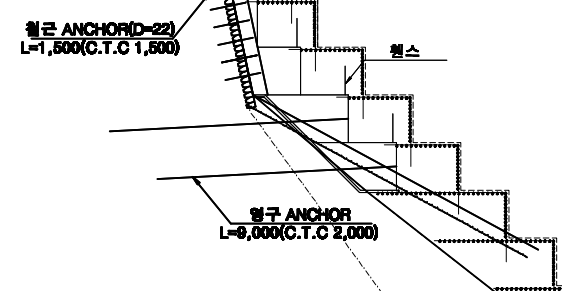

계단식옹벽

4. 계단식 옹벽과 유사 공법 비교 분석

계단식 옹벽(앵커 보강형)은 주로 대절토 사면이나 지형적 제약이 큰 곳에 쓰입니다. 이와 비교될 수 있는 주요 공법들을 정리했습니다.

구분	계단식 옹벽 (앵커 보강)	보강토 옹벽 (MSE Wall)	격자형 블록 옹벽 (Crib Wall)	중력식/반중력식 옹벽
특성	옹벽 자중 + 앵커 긴장력으로 지지	흙 속에 그리드를 매입해 전단강도 강화	프리캐스트 부재 내부에 채움재 투입	콘크리트 자체 무게로 토압 저항
장점	급경사/대사면에 최적화, 부지 활용도 극대화	시공성 우수, 미관 수려, 유연한 구조(부등침하 강함)	배수성 탁월, 식생 가능(친환경), 시공 속도 빠름	소규모 현장에서 공사비 저렴, 시공 단순
단점	공사비 고가, 앵커 정착부 정밀 시공 필요	배수 불량 시 붕괴 위험, 넓은 배면 용지 필요	높이 제한(고성토 부적합), 부재 파손 주의	대규모 사면 적용 시 단면 과다(비경제적)
적용성	산악지 터널 갱구부, 철도 인접 사면	택지 조성, 도로 성토부	소하천 사면 보호, 산사태 예방	도로 소단, 낮은 높이의 부지 확보

---
