[필답형] 안벽

  안벽이란 계류시설로서 선박을 접안시켜서 하역할 수 있는 접안시설을 말합니다. 네이버에서 검색해보니 "대형 선박을 접안 계류시키기 위한 해안 구조물인 계선안의 일종으로 배가 닿는 쪽은 벽면을 이루며, 그 배후는 토사로 채워 측압을 받치는 옹벽 구조를 말한다." 라고 되어있네요.



안벽(출처:블로그 산지니)

     안벽은 해안에 설치되는 구조물이긴합니다만 구조형식을 보면 중력식, 널말뚝식, 선반식 등의 형식으로 수압을 견디는 옹벽같은 구조물로서 침하에 영향을 많이 받는 토목구조물입니다. 따라서 토목시공기술사로서 안벽이 어떤원리로 설치되고 어떤문제에 영향을 받는지 알아두셔야합니다.



   일단 크게 중력식, 널말뚝식, 선반식으로 분류되며 구조는 아래 그림과 같습니다.

    중력식 안벽에 작용하는 힘은 토압, 상재하중, 크레인하중, 벽체의 자중 및 이에 작용하는 부력, 선박의 견인력, 지진력, 잔류수압이 있어 이를 기본으로 설계를 하며, 얕은심도의 해안이나 견고한 지반을 지닌 해안에 설치가 가능하고 저항력이 큽니다.

중력식 케이슨(출처:https://blog.naver.com/ulsan-port/220992516834)

    널말뚝식은 중력식과 같은 설계조건으로 중력식에 비해 깊은 수심의 해안이나 깊은심도를 지닌해안에 설치가 가능하나 근입장이 많이 필요해서 시공성이 다소 떨어질수도 있죠.



   선반식은 옹벽이나 가시설갈이 주동토압과 수동토압에 균형에 의해 버티며, 수평력에 대해 사항에 의해 등분되어 지지되는 형식입니다. 보통 앞에서 2~3열까지는 직항이고 그 외에는 사항으로 시공을 합니다.



    그리고 안벽이란 구조물에 공부함에 있어 저희는 시공측면에서 접근해야하기때문에 시공시 주의사항에 대하여도 알아야겠죠?

   일반적으로 중력식 안벽의 경우 케이슨을 운반하게 되므로 장비가 대형장비이어야겠죠? 그래서 대형장비를 운용해야하니 만큼 시공계획이나 운용계획이 철저히 준비되어야겟고, 시공전 심도나 조류, 해운시설의 이동경로등 조사를 통해 효율적인 계획을 세워야합니다.

   또한 속체움이나 뒷채움이 있는 안벽의 경우 재료의 입도나 다짐도에 대해서도 시험시공등을 통해 기준을 세워 준수해야겟지요. 그리고 널말뚝식은 시트파일을 이용하여 시공하는 만큼 시트파일간 수팽창지수제에 의한 방수가 철저히 이루어져야할 것이고, 시트파일 자재가 휘거나 구부러지지 않은 자제를 사용함으로써 시공성도 확보해야합니다. 더불어 연결시 사용되는 타이로드에 대하여도 자재 공급원승인 및 연결상태 시공부의를 점검함으로써 품질확보도 해야겠지요.

---

---

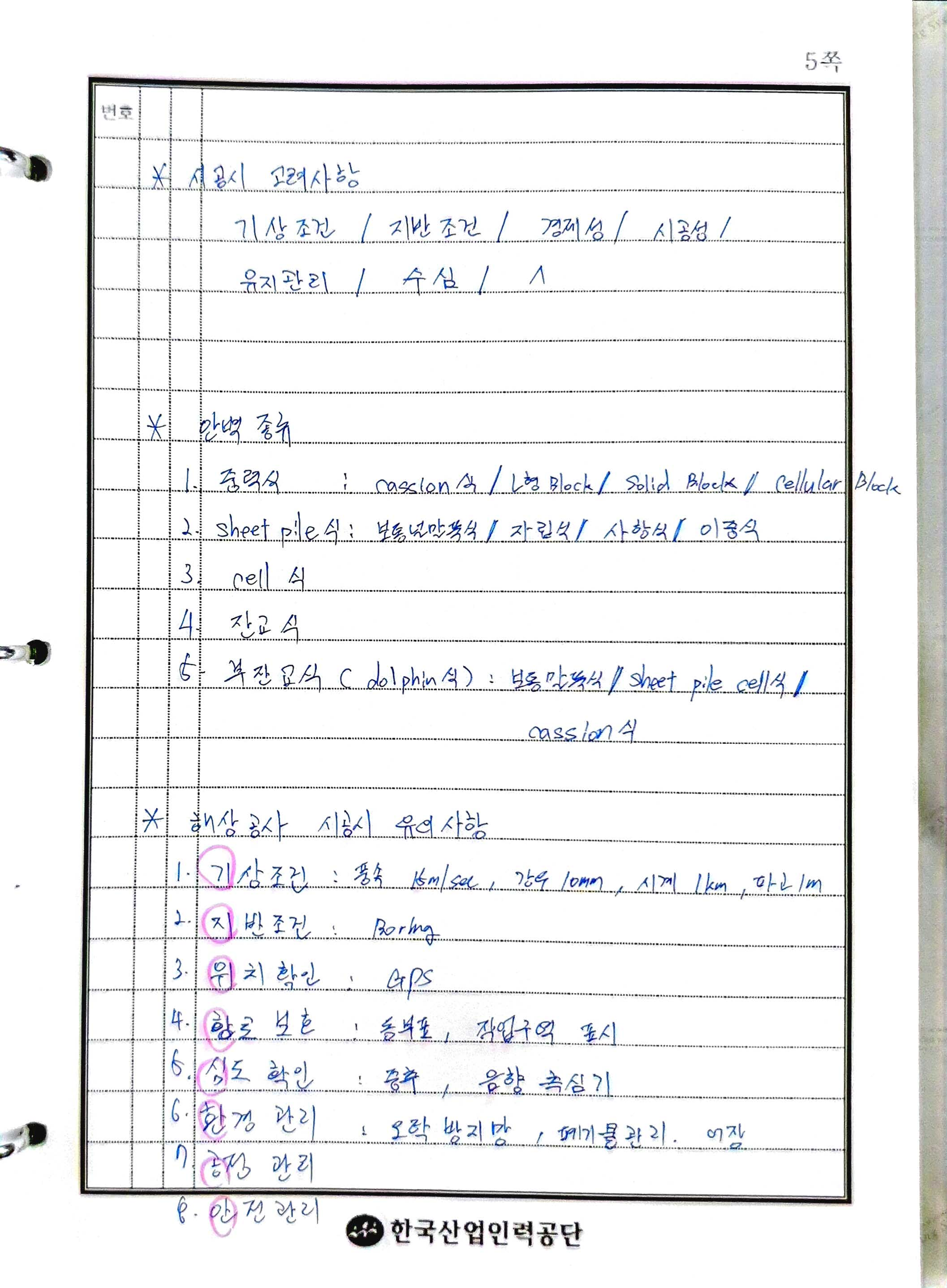

  그리고 위의 해상공사 시공시 유의사항은 한번 제대로 확인하시고 나면 해상에서 시공되는 어떤 공사에서도 활용가능한 항목이니 꼭 암기하시고 추가해서 차별화하는 항목으로 가져가시는 것을 추천드립니다.



대제목을 한번 연습해볼까요

1. 안벽의 정의

2. 안벽의 분류, 종류, 중력식안벽과, 시트파일식 안벽의 비교 등

3. 안벽의 특징, 종류별(구조적, 외력저항하는 방법) 특징, 등

4. 안벽의 시공시 유의사항, 품질확보방안, 시공순서별 주의사항 등



  필요에 맞게 활용하시면 되겠습니다. 대책이든 문제든 대제목아래 분류(재료적, 시공적, 배합적, 유지관리적, 설계적 등)를 통해 기술하시면 보기 편해지기때문에 점수에 유리하다는점 기억해두시면 좋을 듯 합니다.
