[논술형] 기초지반 보링 종류와 유의사항





안녕하세요! 항상 정보를 나누고, 성장하고 싶은 꿈꾸는 돼지입니다~!

오늘은 토목시공기술사 자격증을 준비하는 분들을 위해 기초지반 조사의 핵심인 보링(Boring)에 대해 자세히 알아보겠습니다.

보링은 지반의 특성을 파악하는 첫걸음으로, 종류와 시공 시 유의사항을 정확히 이해하는 것이 시험과 현장 모두에서 중요합니다. 끝까지 읽으며 시험 대비에 도움을 받아보세요!



---

1. 보링(Boring)의 개요

보링은 지반의 물리적·역학적 특성을 조사하기 위해 지반을 굴착하여 시료를 채취하거나 데이터를 수집하는 작업입니다. 구조물의 기초 설계, 지반 안정성 평가, 보강 공법 결정에 필수적이며, 지반의 층서, 강도, 지하수위 등을 파악하여 토목시공의 안전성과 경제성을 높이는 데 기여합니다.

2. 보링의 분류

보링은 목적, 방법, 장비에 따라 다양한 방식으로 분류됩니다. 주요 분류 기준은 다음과 같습니다:

1. 굴착 방식: 회전식, 타격식, 세척식 등으로 나뉩니다.
2. 시료 채취 여부: 시료를 채취하는 교란 시료 보링과 비교란 시료 보링으로 구분됩니다.
3. 심도: 얕은 심도(10m 이내)와 깊은 심도(10m 이상)로 나뉩니다.

3. 보링의 종류

보링은 지반 특성과 프로젝트 요구사항에 따라 적합한 방법을 선택합니다. 아래는 주요 보링 종류와 특징을 표로 정리했습니다.

보링 종류	설명	주요 특징	적용 사례
표준관입시험 (SPT)	63.5kg 해머를 76cm 높이에서 떨어뜨려 관입봉을 타격, N값을 측정합니다.	- 경제적이고 간단 - N값으로 지반 강도 평가	연약지반, 일반 지반 조사
콘관입시험 (CPT)	콘 탐침을 지반에 삽입하여 선단저항과 마찰력을 측정합니다.	- 연속 데이터 제공 - 비파괴적	점토층, 연약지반 분석
로터리 보링	회전 드릴로 암석이나 단단한 지반을 굴착합니다.	- 깊은 심도 가능 - 고품질 시료 채취	암석 지반, 대규모 구조물

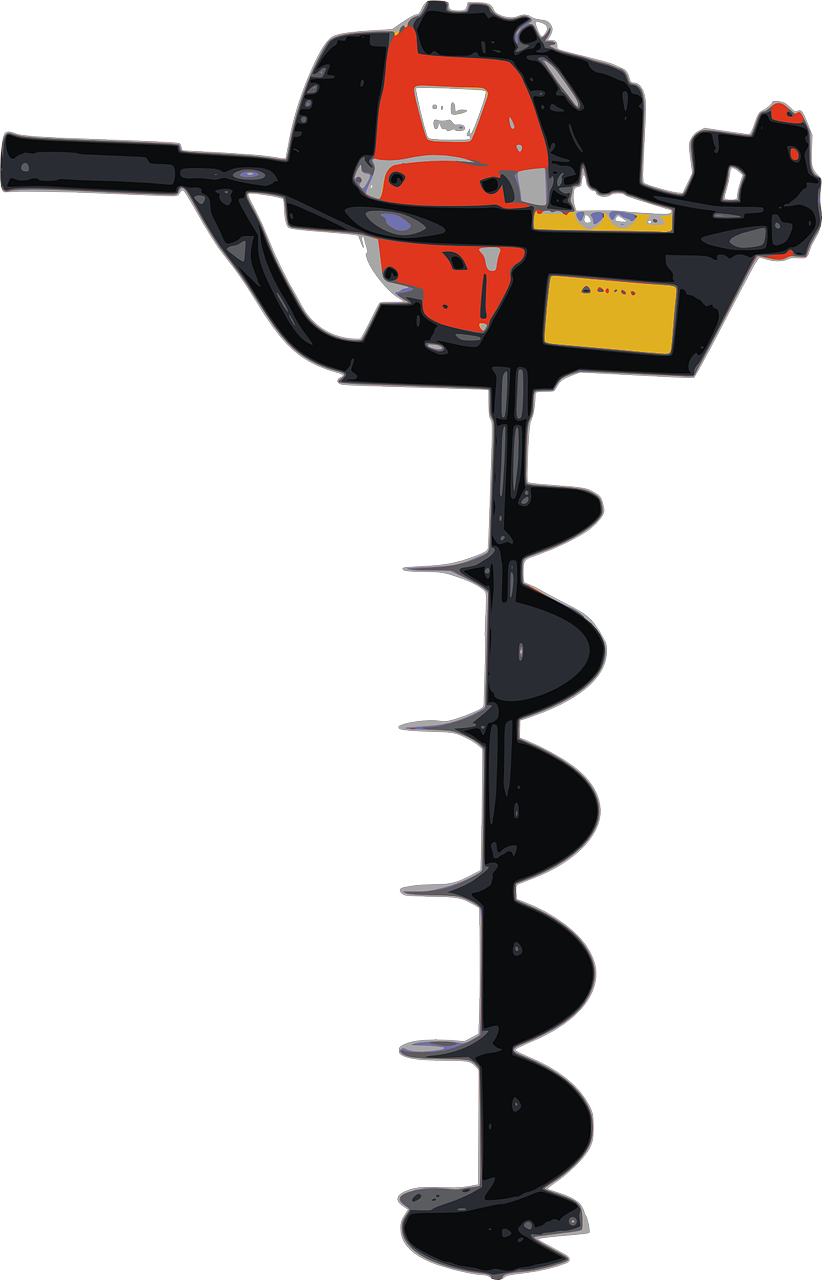

오거 보링	스크류 오거로 지반을 굴착합니다.	- 빠르고 간단 - 연약지반에 적합	얕은 심도, 소규모 프로젝트
워시 보링	물을 주입하며 굴착하여 시료를 채취합니다.	- 연약지반에 효과적 - 시료 오염 가능성	모래, 자갈층 조사

픽사베이

4. 보링 시 유의사항

보링 작업은 정확한 데이터를 얻기 위해 세심한 주의가 필요합니다. 다음은 주요 유의사항입니다:

1. 사전 조사 철저히: 지형, 지질, 지하수위 등 지반 조건을 사전에 파악하여 적합한 보링 방법을 선택합니다.
2. 장비 관리: 드릴, 해머, 관입봉 등 장비의 상태를 점검하여 오작동을 방지합니다.
3. 시료 보존: 채취한 시료는 즉시 밀봉하고, 적절한 온도와 습도에서 보관하여 오염을 방지합니다.
4. 안전 확보: 작업자 안전 교육, 보호 장비 착용, 현장 안전 점검을 철저히 합니다.
5. 데이터 기록: 굴착 깊이, 저항값, 시료 상태 등을 정확히 기록하여 분석에 활용합니다.
6. 환경 고려: 진동, 소음, 폐기물을 최소화하고 환경 규제를 준수합니다.

5. 보링의 활용 방안과 대체 방안

5.1. 보링의 활용 방안

보링 데이터는 기초 설계, 지반 보강, 안정성 분석에 활용됩니다. 예를 들어, SPT의 N값은 지반 지지력을 평가하고, CPT 데이터는 침하 가능성을 예측하는 데 사용됩니다.

5.2. 보링 불가 시 대체 방안

보링이 어려운 경우(예: 접근 불가 지역, 환경 제약), 다음 대체 방법을 고려합니다:

• 지표 투과 레이더(GPR): 비파괴적으로 지반 구조를 탐사합니다.
• 지진파 탐사: 지반의 층서와 강도를 간접적으로 평가합니다.
• 시추공 물리검층: 기존 시추공을 활용하여 지반 특성을 분석합니다.

픽사베이

6. 결론

보링은 기초지반 조사의 핵심으로, 다양한 종류와 유의사항을 이해하면 시험과 현장에서 큰 강점이 됩니다.

토목시공기술사 시험에서는 체계적인 답변 구성과 도식을 활용하여 명확히 전달하는 것이 중요합니다.

대표적인 보링의 시험종류들에대해 도식화를 숙지해놓고 답안 작성기 그리는 것도 추천드립니다.

---

토목시공기술사 논술형 샘플 답변

1. 개요

기초지반 상태를 파악하기 위한 보링은 지반조사의 핵심 작업으로, 지반의 물리적·역학적 특성을 조사하여 구조물의 안정성과 경제성을 확보합니다. 본 답변은 보링의 분류, 종류, 유의사항, 활용 및 대체 방안을 체계적으로 정리하고, 시공 사례를 포함합니다.

2. 보링의 분류

- 굴착 방식: 회전식, 타격식, 세척식.
- 시료 채취: 교란 시료, 비교란 시료.
- 심도: 얕은 심도(10m 이내), 깊은 심도(10m 이상).

3. 보링의 종류

1. 표준관입시험(SPT): 해머 타격으로 N값 측정, 연약지반에 적합.
2. 콘관입시험(CPT): 콘 탐침으로 저항 측정, 연속 데이터 제공.
3. 로터리 보링: 회전 드릴로 암석층 굴착, 깊은 심도에 적합.
4. 오거 보링: 스크류 오거로 연약지반 굴착, 얕은 심도에 사용.
5. 워시 보링: 물 주입 굴착, 모래·자갈층에 적합.

4. 보링 시 유의사항

1. 사전 조사: 지질, 지하수위 파악.
2. 장비 점검: 드릴, 해머 상태 확인.
3. 시료 보존: 즉시 밀봉, 오염 방지.
4. 안전 관리: 작업자 교육, 보호 장비.
5. 데이터 기록: 깊이, 저항값 정확 기록.
6. 환경 관리: 진동, 소음 최소화.

5. 보링 활용과 대체 방안

- 활용: SPT N값으로 지지력 평가, CPT로 침하 예측.
- 대체 방안: GPR, 지진파 탐사, 물리검층.

6. 시공 사례

고층 빌딩 기초 설계 시 SPT와 로터리 보링으로 지반 강도와 암석층 확인. 연약지반 교량 프로젝트에서 CPT로 침하 가능성 평가 후 보강 공법 적용.

도식 설명

[도식: SPT 시험 과정] 상단에 63.5kg 해머, 중간에 관입봉, 하단에 시료 채취관을 배치한 수직 단면도를 그립니다. 낙하 높이 76cm와 N값 측정 과정을 화살표로 표시. 도식은 6줄 크기로 명확히 작성하여 가독성을 높입니다.
