[필답형] 교량세굴

  교량세굴이란 강이나 하천에 시공된 교량의 교각 및 교대가 흐르는 물에 의해 침식당하거나 훼손되는 것을 말합니다.



   고사성어중에 水滴穿石(수적천석) 이라는 말이 있습니다. 떨어지는 물방울이 둘을 뚫는다는 뜻이죠. 비유적인 표현이기도 하지만 실제로 시간이 오래걸릴뿐이지 뚫을수 있습니다. 하물며 하천의 물이 아무리 천천히 흐른들 물방울보다 힘이 작지는 않겠죠? 그러다보니 높은 강도의 콘크리트 구조물을 하천에 시공하더라도 오랜시간이 흐르면 주변 지반이 침식되고 교량의 교각들도 침식을 받게 됩니다. 이는 곳 내구성 약화로 인한 최대 붕괴까지도 이를 수 있겠죠.

   따라서 하천교량의 경우 세굴에 대한 방지대책이 필요하게 됩니다. 이를 세굴방지공이라고 보통 말하는데요. 침식예상부위에 걸처 응력을 가하는 하천의 유속을 낮추거나 그 응력을 받는 부위에 강도를 높이거나 하는 식으로 보강을 하게 되죠.



세굴방지용 블럭매트 (출처:대도물산)

   대부분의 교량세굴의 직접적인 원인인 유속증가는 하천단면의 축소나 교대, 교각등의 구조물이 하천에 시공됨에 따른 저항으로 흐름이 가속되고 이에 따른 와류로 증가되고 이로인한 전단응력이 증가되게 됩니다. 이때 전단응력이 교량의 강도보다 크면 세굴, 침식등이 발생하게 되죠. 결국 일반적이지 않는 유속증가를 막음으로써 세굴방지를 할수 있습니다.



   세굴방지공은 교량세굴방호공, 사석채움공, 콘크리트블럭설치공등으로 종류도 다양한 편입니다. 각각 장단점이 있고 설치시 시공성, 경제성, 환경성등을 분석하여 적용하여야겠죠.

출처:산O~산O간 도로 4차로 확장 및 포장공사 실시설계보고서 - 실시설계(교량설계)

       그리고 기술사를 공부하는 입장으로서 위의 공법상 시공에 따른 시공시 주의사항에 대하여 숙지하고 있다면 더욱 좋겠죠? 예를들어 콘크리트블럭은 어떤강도의 어떤규격으로 어느만큼 설치하더라, 사석채움시 사석의 크기는 어느정도의 기준이 있다더라 하는 식의 주의사항말이죠.



---

---



  세굴을 전형적인 '문제점' 문제로 세굴발생의 메카니즘과 원인을 알고 이로인해 발생하는 문제와 피해등을 파악하며 이를 대처하기 위해 어떤식의 대비를 해야할지가 포인트라고 생각하시면 될듯합니다.

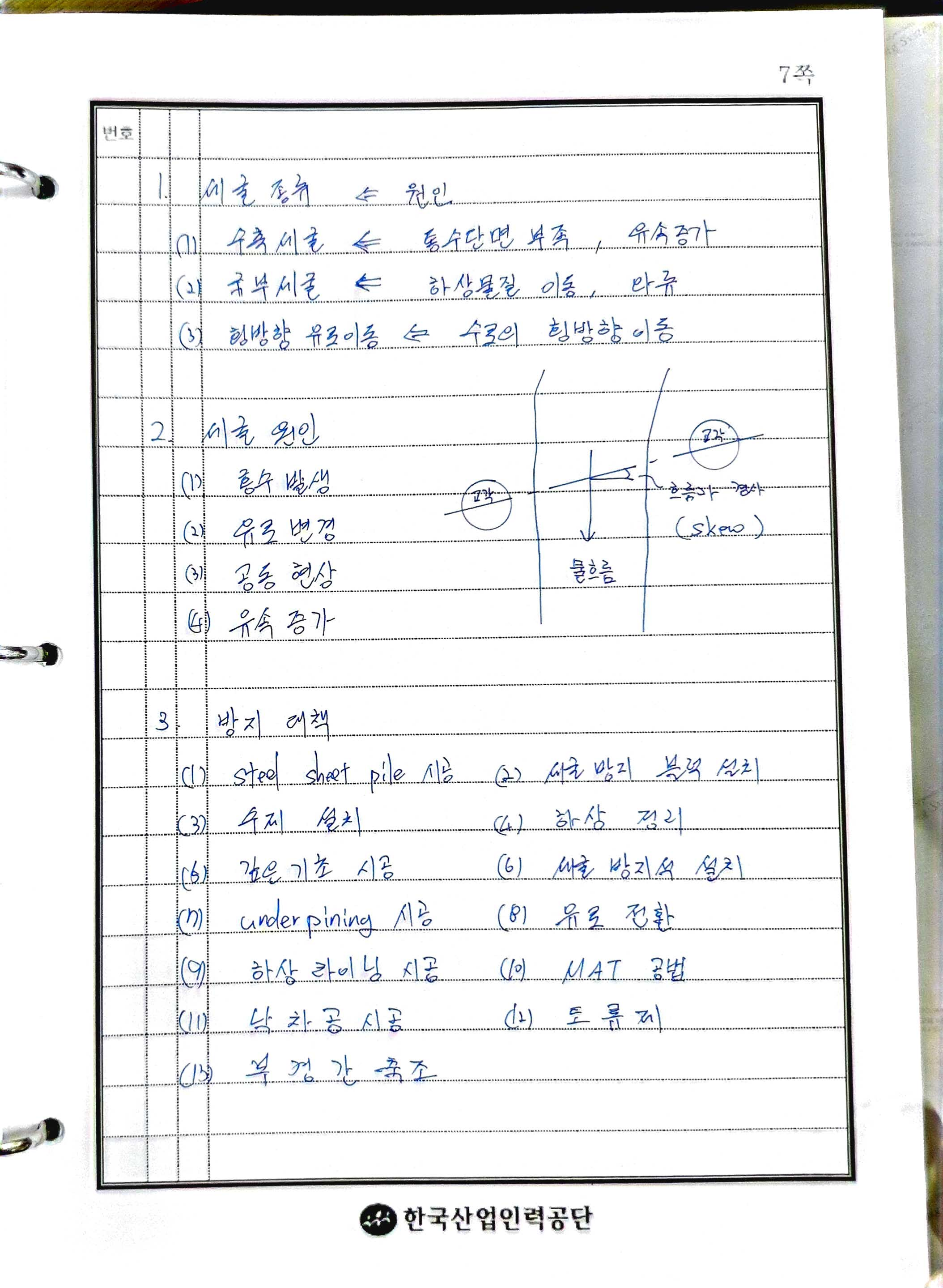

대제목을 한번 연습해볼까요

1. 교량세굴의 정의

2. 교량세굴의 발생 메카니즘, 영향요인 등

3. 교량세굴의 분류, 요소, 종류 발생개요 등

4. 교량세굴 방지대책, ~최소화를 위한 유속저감대책 등

5. 교량세굴방지공 시공시 주의사항, 세굴방지효율 향상방안등



  필요에 맞게 활용하시면 되겠습니다. 대책이든 문제든 대제목아래 분류(재료적, 시공적, 배합적, 유지관리적, 설계적 등)를 통해 기술하시면 보기 편해지기때문에 점수에 유리하다는점 기억해두시면 좋을 듯 합니다.
