[필답형] Curtain Grouting (& consolidation G/R)

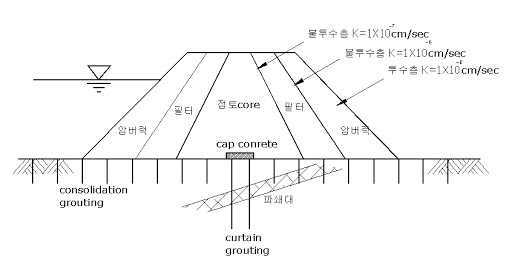

  Curtain grouting란 댐 기초 지반의 차수 및 변형을 방지할 목적으로약액을 주입하여 지반을 보강한는 공법을 말합니다 이 밖에도 댐에는 크게 3~4가지의 그라우팅이 있습니다. 앞서 말씀드린 curtain G/R 외에도 consolidation G/R, contact G/R, Rin G/R, 블랭킷 G/R 등이 있죠. 그라우팅이란게 거의 강도나 차수목적이 많은데 댐에서도 마찬가지입니다.

출처: http://blog.daum.net/marine0648/198

   이 중에서도 가장많이 언급되는 그라우팅이 Curtain Grouting와 consolidation Grouting 입니다.

Coutain Grouting 는 기초암반의 누수 방지하여 차수성을 증진과 침투압에 의한 파이핑 방지하고 댐 하류측의 양압력 감소목적으로 시공하고, consolidation Grouting 는 암반의 변형을 억제하여 기초지반의 균질화를 도모하고 지지력을 증대시키고자 시공하죠.



   각 그리우팅은 터널의 그것처럼 설치간격과 배치위치, 그리고 시공깊이가 각각 틀립니다. 많이 할수록 강도는 좋겠지만 항상 경제성을 따져야하기때문에 필요한구간에만 적정하게 시공하는 것이 제일 효율적이겠죠. 특히나 이 댐이란 구조물은 복잡하진 않지만 수압에 버텨야하는 구조물이기때문에 전단강도 외에도 누수나 차수등에 대한 고려가 필요합니다. 그러기에 효율적인 설계 및 시공은 필수적이죠.

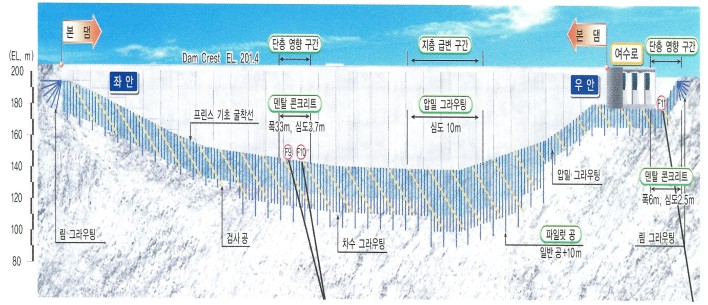

부항댐 턴키 기초보강 대책(출처:유신)

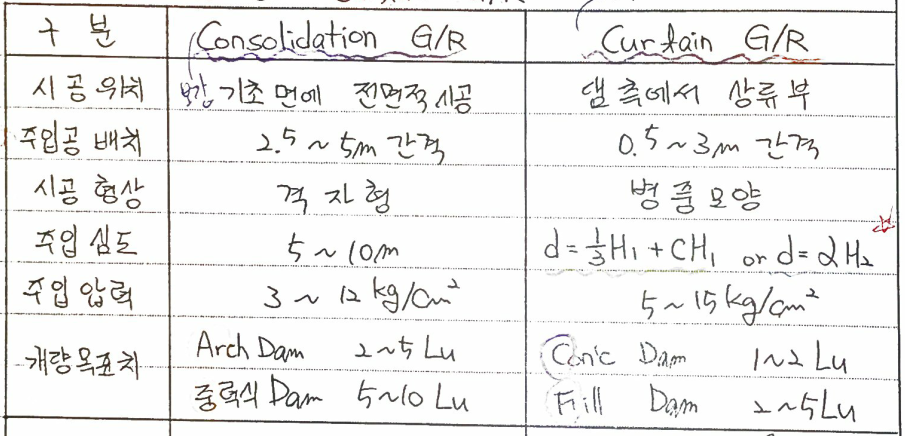

   설치간격 및 주입심도는 다음 표를 참조하시길바랍니다.

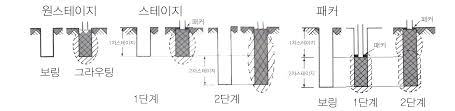

    그리고 그리우팅 시공방법은 1단식 그라우팅, 스테이지 그라우팅, 패커 그라우팅 등이 있는데 1단은 얕은심도에대하여 한번에 전체적으로 주입하는 방식이고 스테이지 그라우팅은 5~10m  나누어서 주입하는 방식으로 절리가 많은 암반에서 주로 사용합니다. 패커 그리우팅은 절리가 적은 암반에 시공한는 방식으로 계획심도의 제일 하부에서 주입하면서 조금씩 상부로 올려서 마무리 한는 방법입니다.

   마지막으로 그라우트 시공시 주의사항으로는 콘크리트나 시멘트 관련된 사항, 주로 재료나 배합관련된 사항 그리고 압력측정으로 시공 적정성을 확인해야하기때문에 루전테스트등에 관련된 사항에 대하여 서술하시는 것을 추천드립니다. 더불어 그리우팅 외에도 연약한 층에 대한 처리공법들이 많이 있기때문에 전반적인 종류나 설치개요에 대하여 알아두시는 것도 필요합니다.

---

---



  앞서 기술된 사항중 Lu 라는 것이 있는데 이것은 압력단위를 말합니다. 1Lu는 1*10^-5 cm/sec를 표현하는데요. 이 Lu는 루젠테스트를 통해서 산정되고 이를 기준으로 루젠맵을 만들어 그라우팅계획 및 보강상태 확인을 하게 됩니다.

   예를 들어 일정한 투수계수의 지반에 물을 일정한 압력으로 주입하였을때  주입압력을 높이면 주입량도 많아지는 직선모양의 그래프가 나오겠죠. 그런데 지반에 간극이 막혀 물이 주입아 안되면 주입압력이 비이상적으로 높아지다 호스가 터지겠죠. 반대로 수압파쇄등으로 깨져있을때는 그냥 물이 퍼져버리는 등 세어버리게 됩니다.  루젠테스트는 토공에서 들밀도테스트가 필수인것처럼 댐에서는 거의 필수적으로 하는 시험이기때문에 반드시 병행하여 공부하셔야합니다.

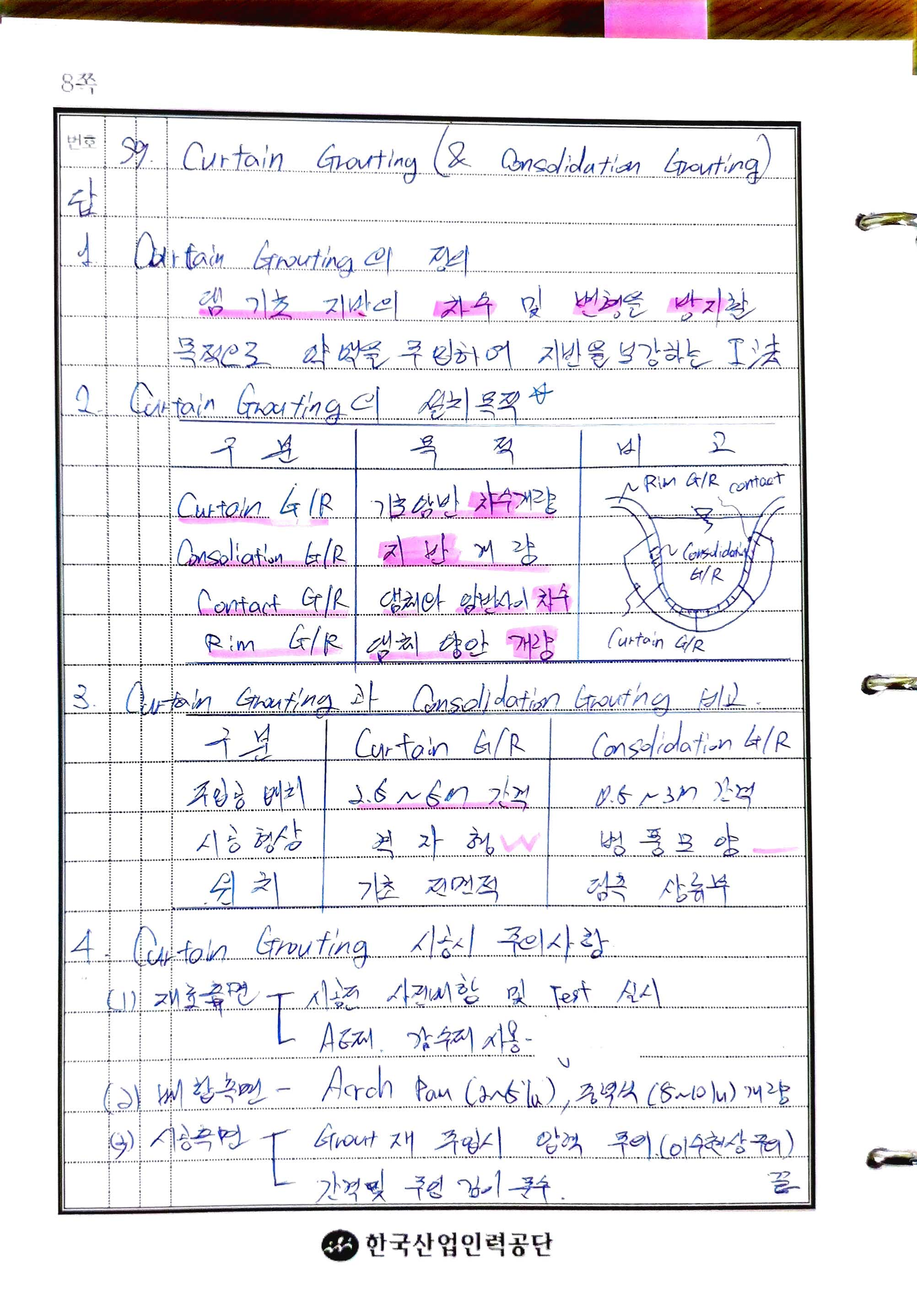

대제목을 한번 연습해볼까요

1. Curtain Grouting의 정의

2. Curtain Grouting 의 설치목적, 필요성, 시공목적 등

3. Curtain Grouting 과 Consolidation Grouting 의 특징비교(또는 다른 그라우팅), 시공방법, 설치규격 등

4. Curtain Grouting 의 시공시 주의사항 , ~보강효율 향상방안, 차수성 향상방안등





  필요에 맞게 활용하시면 되겠습니다. 대책이든 문제든 대제목아래 분류(재료적, 시공적, 배합적, 유지관리적, 설계적 등)를 통해 기술하시면 보기 편해지기때문에 점수에 유리하다는점 기억해두시면 좋을 듯 합니다.
