[면접형] 면접시 질문 및 답변 [흙막이)

1. 흙막이 벽체의 아칭이펙트를 설명하시오.

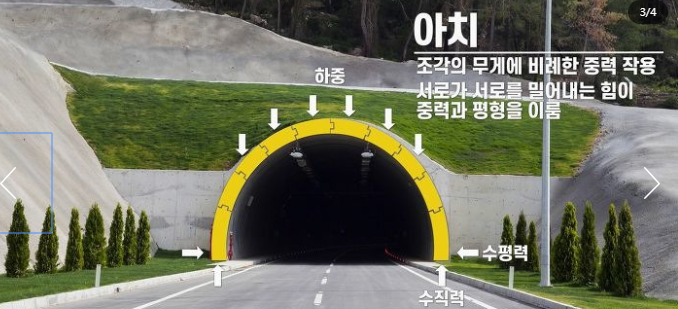

답변) 예 답변드리겠습니다. 아칭이펙트란 토압이 작용하였을 때 변위가 상대적으로 큰 부분에서 작은 부분으로 응력이 전이되는 현장으로 흙막이 벽체로 H-pile 시공 시 쉽게 볼 수 있습니다. 흙막이 벽체 시공 시 단기적으로는 토류판 설치 시에 일시적으로 아칭이펙트에 의해 H-pile 말뚝이 하중을 부담하여 버티어 배면이 붕괴되지 않고 토류판을 설치할 수 가있습니다. 장기적으로는 배면부의 토압을 H-pile 말뚝이 부담하고 그것을 띠장으로 일정하게 분산시킵니다. 다시 그것을 지보재들이 지지함으로써 안정성을 확보하게 됩니다. 그밖에 아칭이펙트는 터널 굴착시 지보 재주 변이나 관로시공 시 맨홀과 맨홀 사이에서도 볼 수 있습니다.

2. 배면 토압을 H-말뚝이 부담한다고 했는데. 그럼 H-말뚝 말고 아이형 말뚝으로 하면 안 되는 이유와. H-말뚝이 아이형 말뚝에 비해 단점은 무엇인지 말해봐요



답변)  예 답변드리겠습니다. H-beam형 말뚝과 I-beam형 말뚝의 차이로는 플랜지와 웹의 길이의 비가 틀려 단면계수와 2차 단면 모멘트가 틀립니다. I형은 H형 말뚝에 비해 플랜지가 작아서 단면계수가 작아 같은 사이즈일 경우 구조적으로 불리합니다. 특히 좌굴이나 굽힘 등에 불리하므로 말뚝이나 지주형식에는 쓰이면 안 됩니다. 그렇지만 I형 말뚝은 H형 말뚝에 비해 전단 저항이 높아 철도 레일이나 거더 레일 같은 곳에 쓰이는 것으로 알고 있습니다. 다시말헤 H형 말뚝은 I형 말뚝에 비해 같은 규격시 전단저항이 떨어지는 단점이 있습니다

3. 모멘트 평형법에 의한 흙막이 벽체 검토 방법을 설명하시오.



답변)  네 답변드리겠습니다. 흙막이 벽체 검토 시 모멘트 평형 법이란 주동 토압에 의한 모멘트와 수동 토압에 의한 모멘트가 평형을 이룰 때 안정하다는 개념으로 수동토압이 부족시 지보재 등을 추가하여 평형을 이루거나 안전율만큼의 힘을 확보하려는 검토방법입니다. 일반적으로 가시설 공사시 굴착 깊이가 깊고 근입 깊이가 짧을수록 주동토압은 커지고 수동토압은 작아지므로 모멘트평형법으로 계산하여 최적의 근입깊이와 지지대(스트러트 및 어스앵커)등을 등간격으로 설치하여 안정성을 확보해야 합니다. 이를 검토하는 프로그램으로는 Sunex, excave/W 등이 있습니다. 저희 현장에서도 도로 인근 가시설 공사시 사보강재(5m 짜리 3단 및 6m 어스앵커 1단)를 시공하여 보강하여 안정성을 확보한 경험을 해보았습니다.



4. 써넥스에 기본적으로 들어가는 데이터는 무엇인가?



답변)  네 답변드리겠습니다. 써넥스는 구조물해석 프로그램으로 프로그램 해석전에 배면토의 물성치 및 가시설제원 등이 필요하며 이를 이용하여 모델링을 하게됩니다. 배면토의 물성치로는 흙의 단위중량, 마찰각, 점착력, 탄성계수등 이들어가고 가시설제원으로는 H-pile 사이즈, 쉬트파일의 사이즈, 슬러리월의 경우 벽체 두께등이 들어가게 됩니다. 이들 제원을 통해 굴착단계별 지보재위치를 배치하고 배치시에는 휨모멘트가 최대인곳에 배치하되 시공성을 반영하여 최대한 등간격으로 배치함으로써 안정성을 확보합니다.
